Notice de montage des gondoles
Outillage
- Deux clés plates n°14
- Un maillet

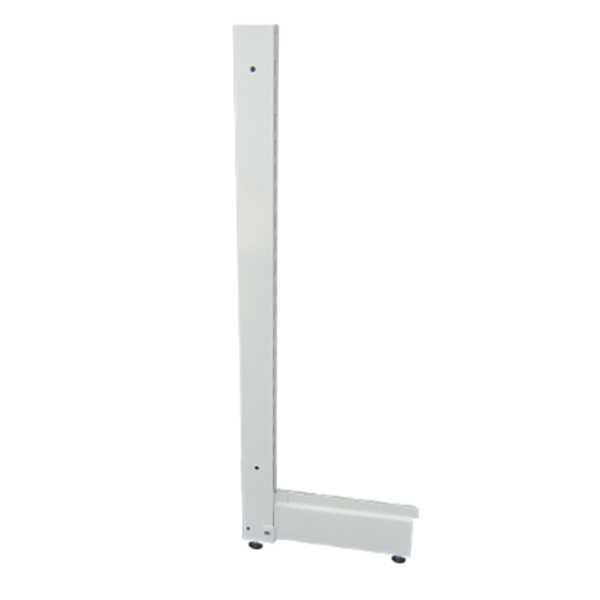

Insérer le pied dans le montant afin de former un L pour une Gondole Murale et un T pour une Gondole Centrale.
Aidez-vous d’un maillet en caoutchouc ou une planchette avec un marteau pour enfoncer les deux éléments.

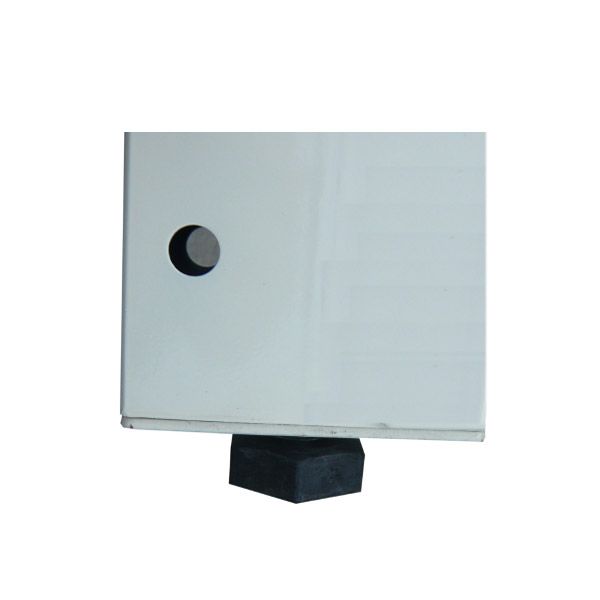

Insérer le support réglable dans le montant. Pour l'enfoncer aidez-vous d'un maillet ou d'un marteau avec une cale de bois

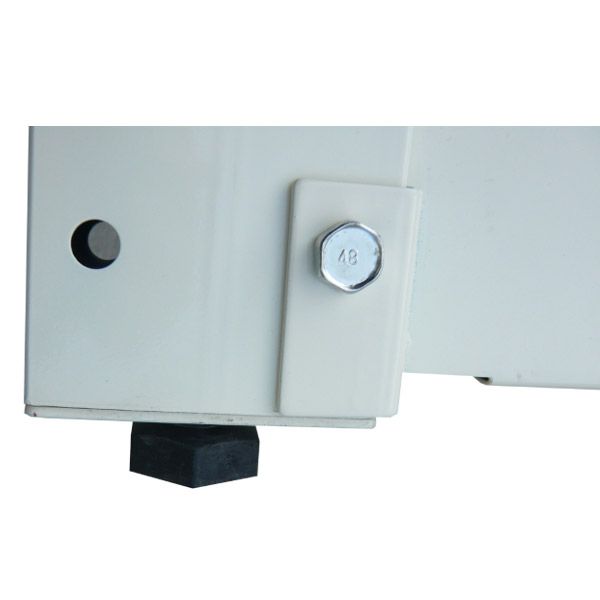

Insérer la vis dans le trou qui traverse le pied et le montant. Serrer la vis et l'écrou pour rendre l'ensemble solidaire, avec deux clés de 14. Renouveler l’étape 1, 2 et 3 pour obtenir deux éléments identiques.

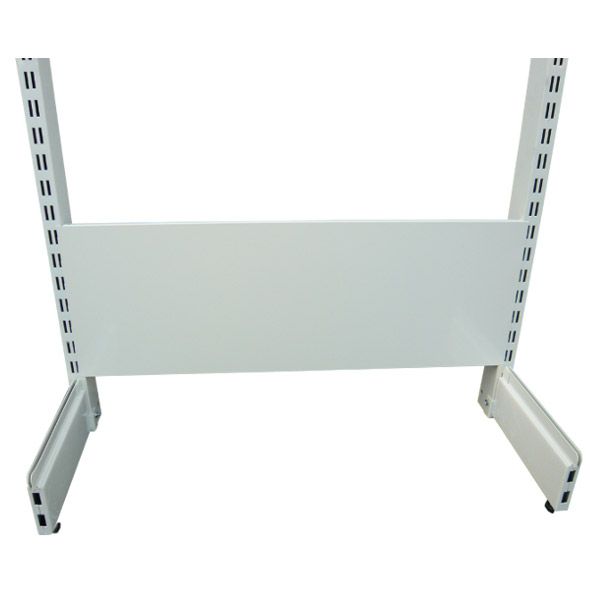

Positionner les deux L et insérer le premier fond dans les deux montants de la gondole. Vérifier la mise à niveau des pieds et des montants à l'aide d'un niveau à bulle. Le réglage se fait avec les 4 supports réglables.

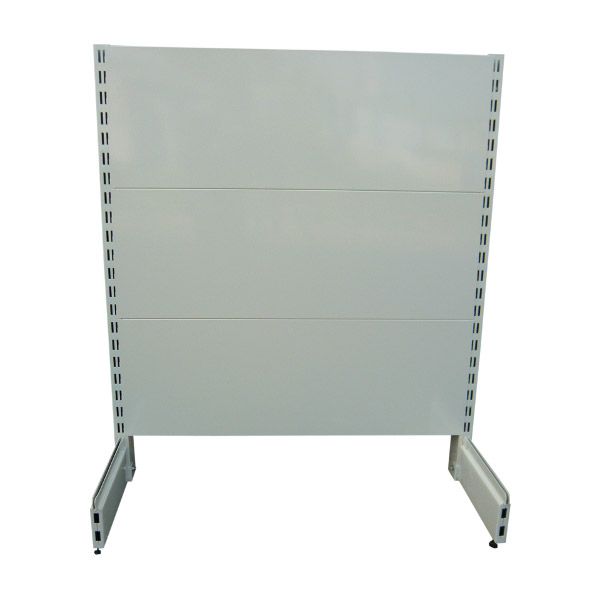

Insérer le reste des fonds.
Insérer la tablette de base. C'est terminé pour le montage de la gondole. Vous pouvez maintenant assembler vos tablettes. Il faut d'abord insérer les 2 équerres (1 par montant et à la même hauteur) puis la tablette. Renouveler l'opération autant de fois que vous avez de tablette à positionner.
