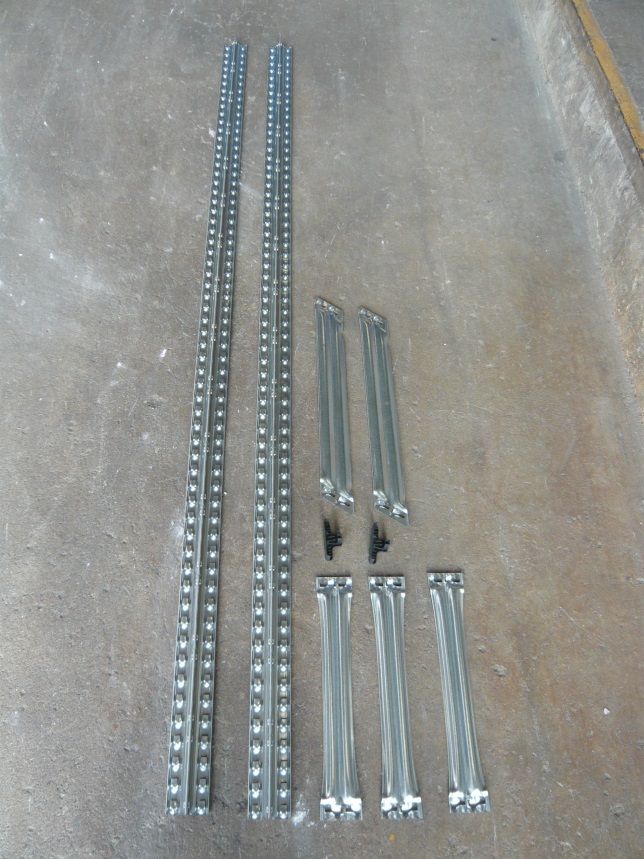

Étape 1

Regrouper les éléments pour réaliser votre échelle

2 Montant haut. 2500 mm

4 Traverses

2 Diagonales

2 Embouts de protection

Étape 2

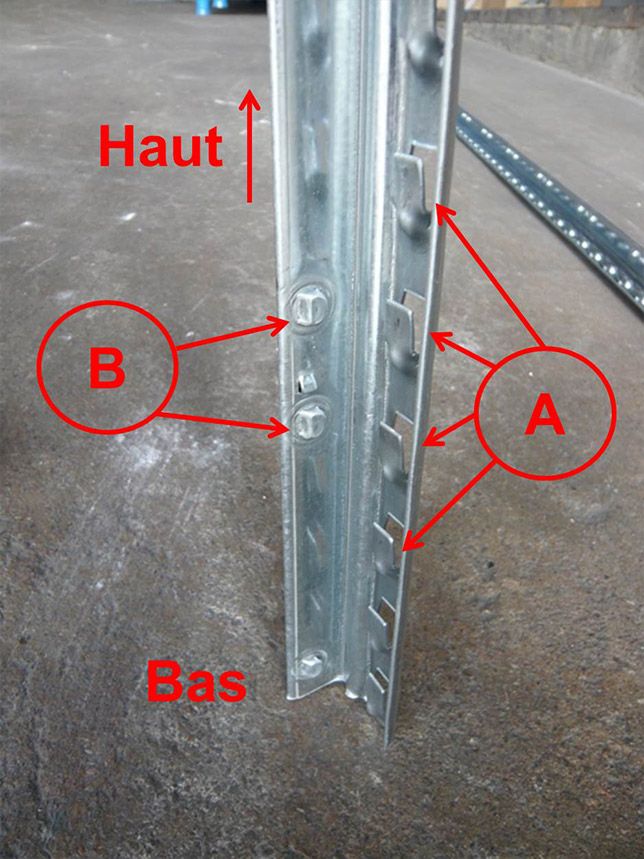

Prendre un montant vérifier le sens des encoches (repère A), elles doivent être comme sur la photo).

Les encoches A sont utilisées pour la fixation des lisses de niveaux, elles sont de chaque côté du montant.

Le repère B va être utilisé pour monter les traverses et les diagonales des échelles.

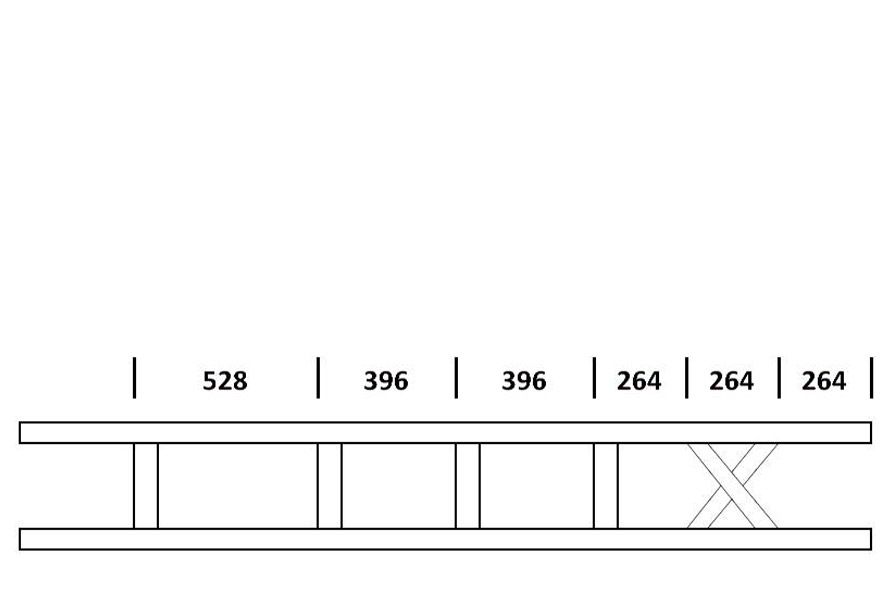

Étape 3

Bien respecter les distances des 2 diagonales et des 4 traverses.

Les diagonales seront en bas de l’échelle.

Les traverses et les diagonales se fixent sur les supports (Repère B).

Étape 4

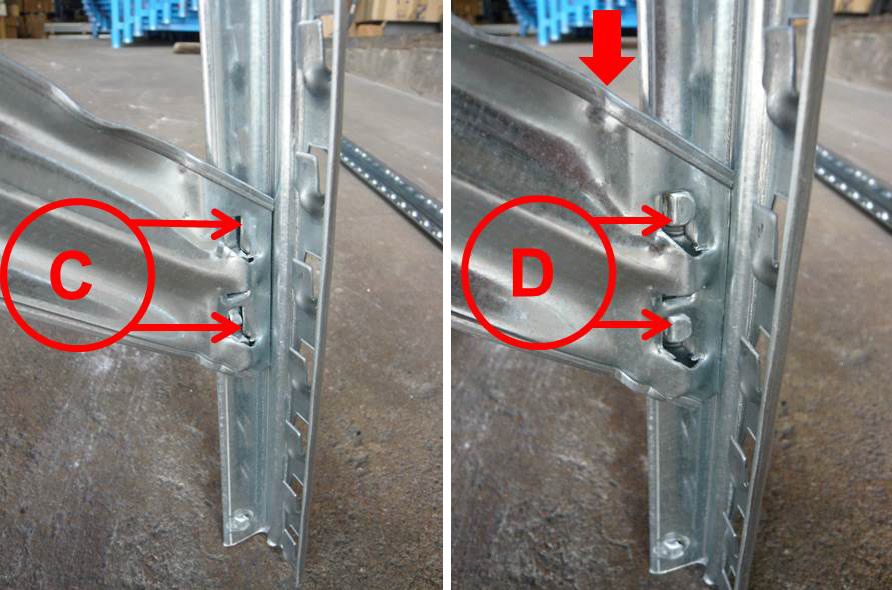

Positionner les encoches de la diagonale dans les plots du montant.

Taper avec le maillet au niveau de la flèche rouge pour enfoncer la diagonale jusqu’à ce que les plots du montant soient en butés dans l’encoche de la diagonale.

Étape 5

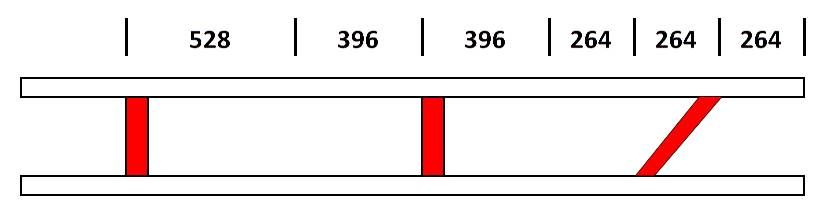

Il faut commencer par fixer une diagonale et deux traverses comme sur le schéma (en rouge) en répétant l’étape N°4.

Étape 6

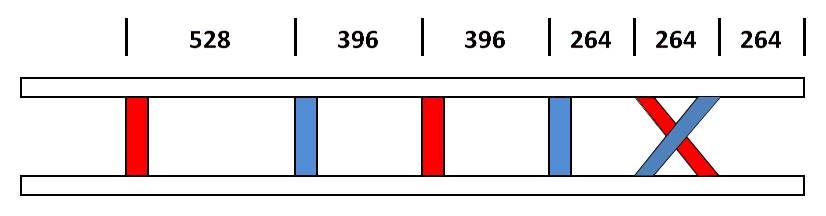

Après avoir terminé l’étape 5, il faut retourner l’échelle avec la traverse et la diagonale de monté et vous assemblez sur l'autre côté du montant la deuxième diagonale et les deux traverses (en bleu sur le schéma).

Étape 7

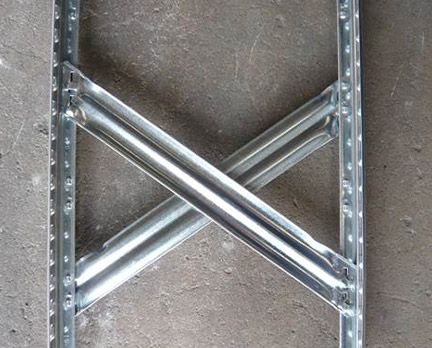

Voici la diagonale montée.

Étape 8

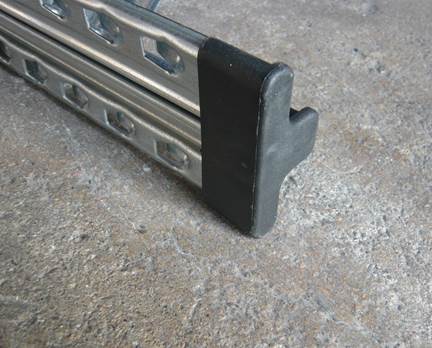

Mettre les embouts plastiques sur les montants du côté de la diagonale.

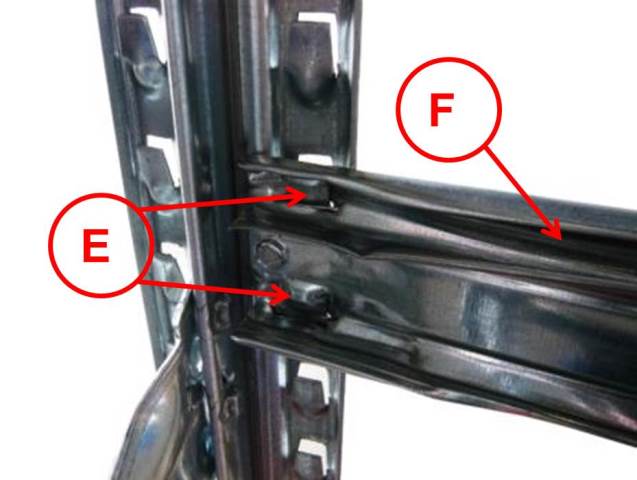

Étape 9

Vérifier que la rainure (Repère F) est bien en haut.

Insérer les lisses dans les encoches des montants (repère E).

Taper avec un maillet sur la lisse le plus près possible du montant.

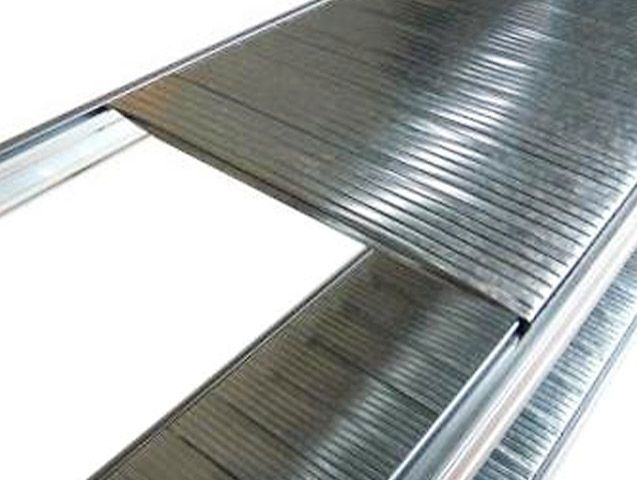

Étape 10

Après avoir monté les paires de lisses, il ne vous reste plus qu’à poser les tablettes galvanisées dans les rainures des lisses.

Étape 11

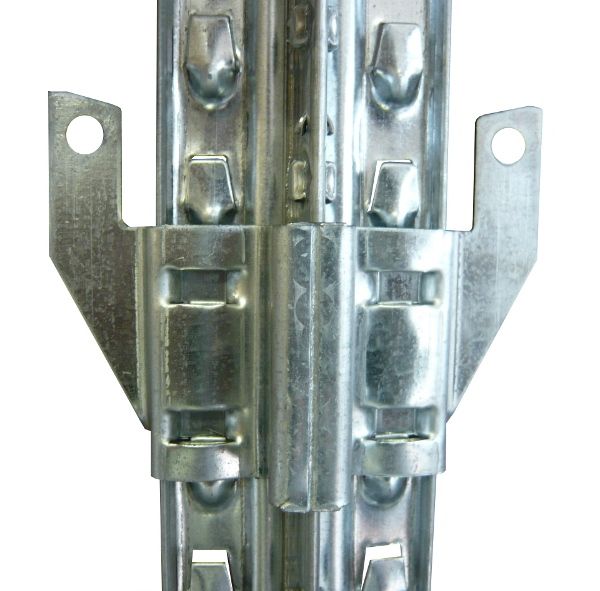

Ne pas oublier de fixer au mur les étagères galvanisées avec la fixation prévue.
