Notice de montage de la fixation de la tête de gondole
Outillage
- Une visseuse

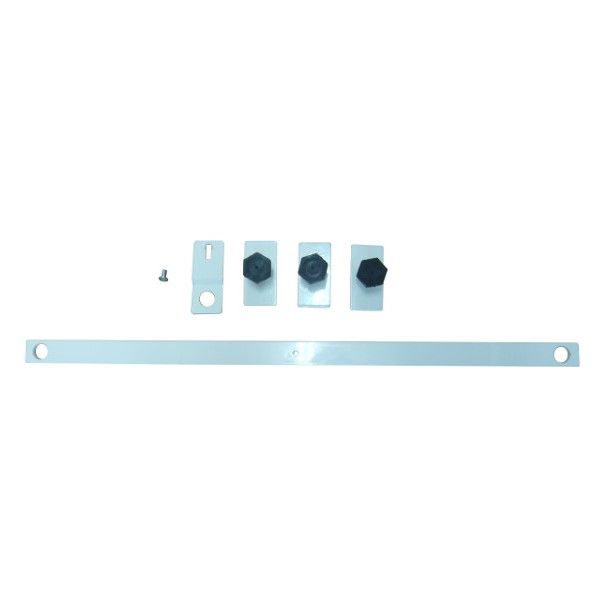

étape 01

Pour fixer la tête de gondole à la Gondole Centrale vous devez commencer par regrouper l'ensemble des éléments ci-dessus: 1 vis + 1 écrou, la barre pour raccorder les 2 montants de la TG + 3 supports poteaux réglable et la plaque de fixation à la gondole

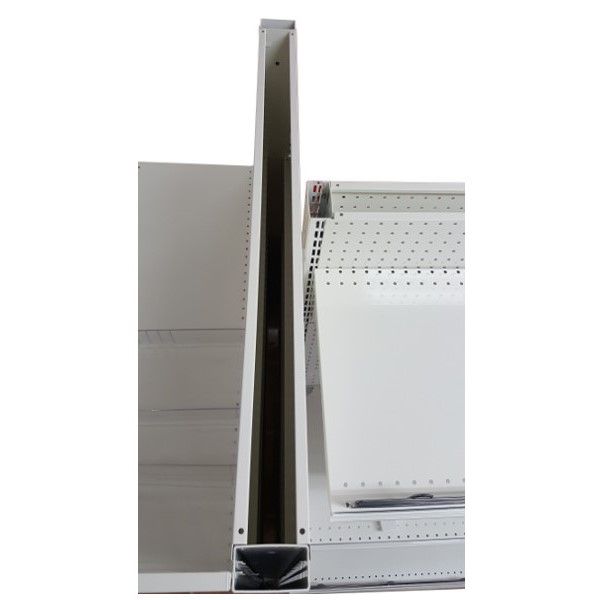

étape 02

Vous devez positionner la tête de gondole ainsi que la gondole centrale comme ci-dessus.

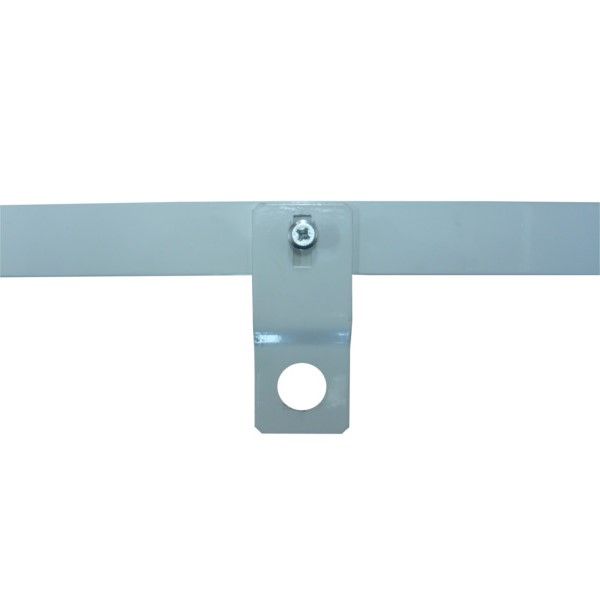

étape 03

Fixer les deux plaques entre elles pour former un « T ».

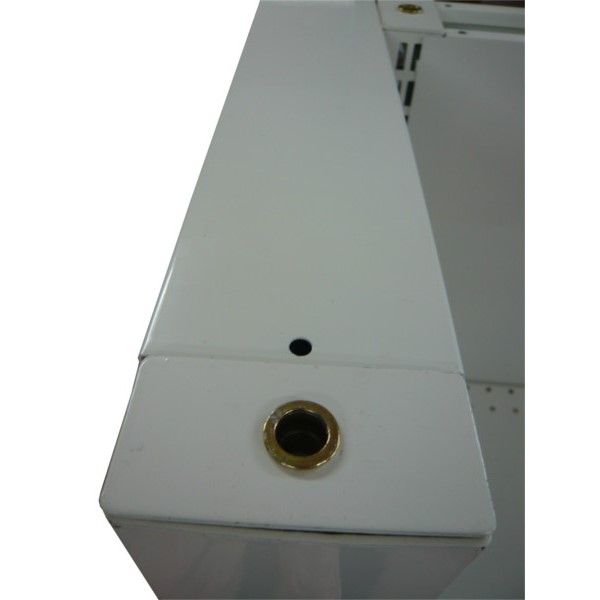

étape 04

Mettre les 3 supports dans les poteaux et positionner le chapeau sur la TG si vous avez pris cette configuration avec l’habillage arrière de TG.

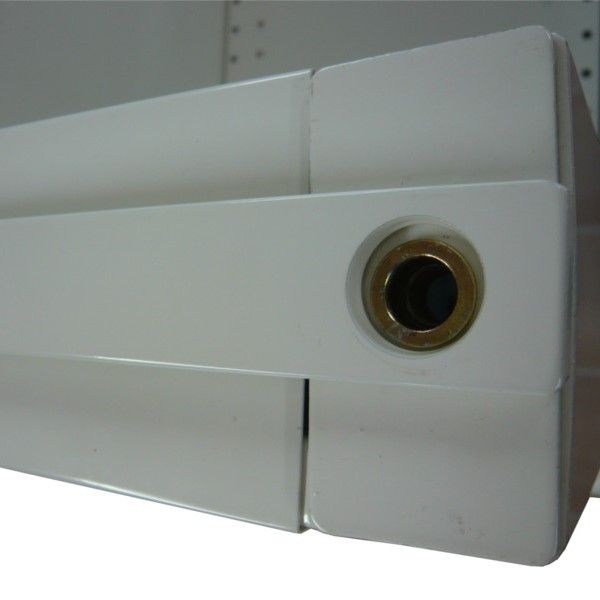

étape 05

Positionner la barre en « T » sur les 3 fixations des montants.

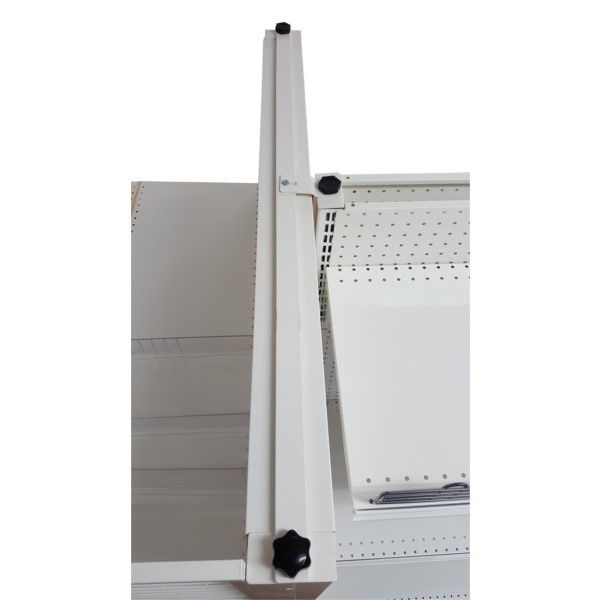

étape 06

Il ne reste plus qu’à monter et serrer les 3 vis de maintien.
