Notice montage Rack mi-lourd

Outillage

  • Un maillet
  • Deux clés plates n° 14

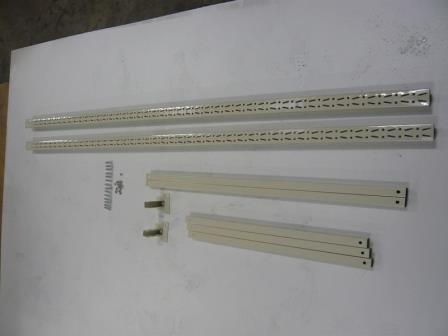

étape 01

Regrouper les éléments pour réaliser votre échelle

2 Montant haut. 2250 mm 47 x 55 x 1,5 mm

3 Traverse Prof. 600 mm, long. 558 mm

2 Diagonale, Prof. 600 mm, long. 993 mm

2 Pieds échelle démontable 47 x 55 x 1.5

14 Boulon diam 8, long. 50 mm pour 1 échelle

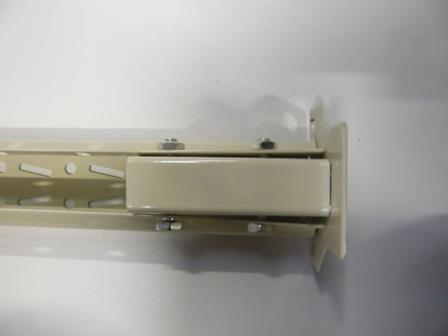

étape 02

Prendre un montant, un pied et 2 boulons Insérer le pied dans le montant (Attention au sens des encoches du montant, elles doivent être comme sur la photo). Insérer les deux boulons sans les serrer. Répéter l’opération pour le second montant

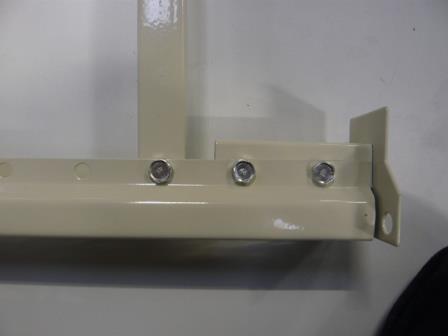

étape 03

Insérer la traverse dans le montant mettre le boulon comme sur la photo (ne pas serrer).

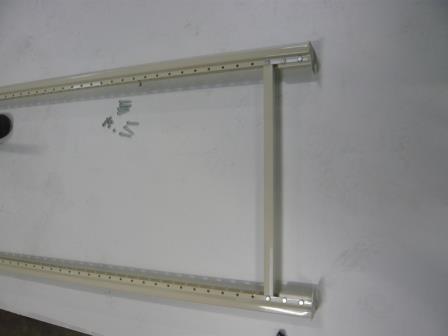

étape 04

Insérer la traverse dans le second montant équipé du pied. Mettre le boulon (ne pas serrer).

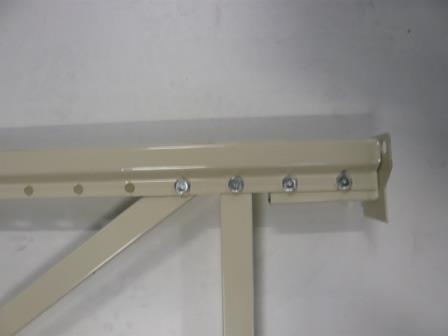

étape 05

Insérer la Diagonale dans le montant de droite puis dans le montant de gauche, insérer les deux boulons de la diagonale (ne pas serrer).

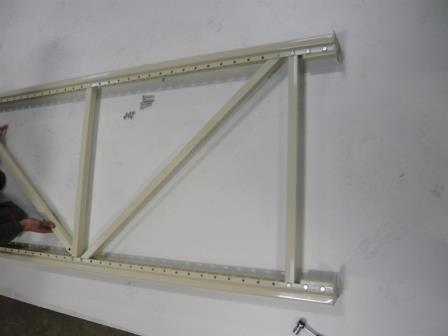

étape 06

Mettre le deuxième montant et la seconde diagonale comme sur la photo.

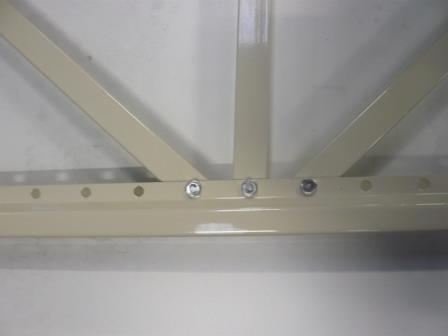

étape 07

Mettre les boulons sur la deuxième traverse et diagonale (ne pas serrer).

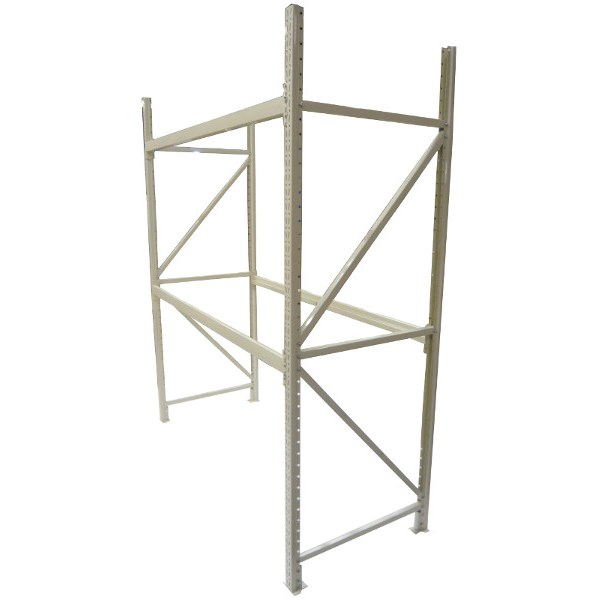

étape 09

Mettre les 2 paires de lisses et la traverse au centre des deux lisses.

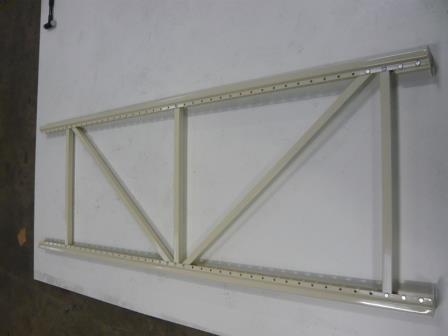

étape 08

Insérer la troisième traverse, ainsi que les deux boulons. Mettre l’ensemble sur les pieds et serrer les 14 boulons. Répéter les étapes de 1à 8 pour la deuxième échelle.

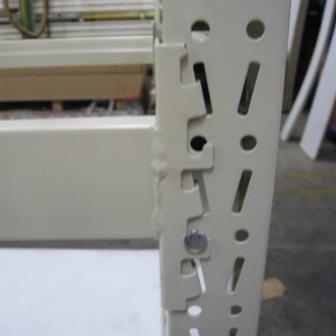

étape 10

Mettre les goupilles de sécurité à chaque extrémité des lisses.
